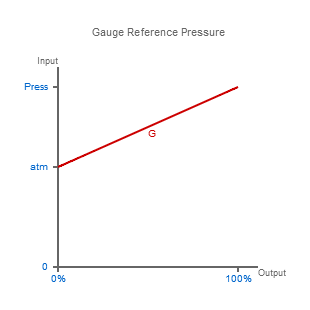

什么是表压？

最常见的参考压力是表压，其通过压力单位后的“ g”表示，例如30 psi g，这表示所测得的压力为总压力减去大气压。压力表参考压力有两种类型：排气压力表（vg）和密封压力表（sg），

例如，带压力表的压力变送器使外部空气压力可以通过带电缆或设备侧面的孔暴露在压力传感膜片的负侧，从而始终根据变化的环境气压进行测量压力。因此，当过程压力连接保持对大气开放时，排气表参考压力传感器会读取零压力。

密封的压力表参考非常相似，除了大气压密封在隔膜的负侧。通常在高压应用（例如测量液压压力）中采用这种方法，在这种应用中，大气压的变化对传感器的精度影响可忽略不计，因此无需排气。如果超出传感膜片的爆破压力，这还允许制造商提供辅助压力控制，以提供额外的保护。

还有另一种创建密封量规参考的方法，这是在传感膜片的背面密封高真空。然后通过调节电子设备，输出信号偏移1 bar，因此在测量大气压时压力传感器的读数接近于零。

当向大气开放时，密封表压基准压力传感器永远不会读数为零，因为大气压力一直在变化，在这种情况下基准压力固定在标称的1 bar。

我们德鲁克压力传感器一般情况，都是订的表压，比如常用的型号PTX-5072-TC-A1-CA-H0-PA，根据客户不同要求确定压力量程，通常都是表压传感器。

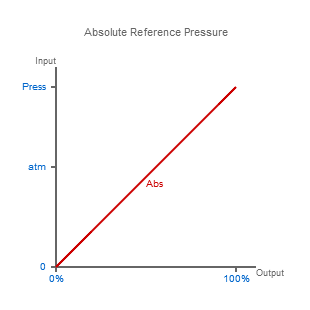

什么是绝对压力？

绝对压力的测量是一个被称为完全真空。绝对参考压力的最佳示例是大气压力的测量。

为了生产绝对压力传感器，一种方法是制造商将高真空密封在传感膜片后面。因此，如果您将绝对压力变送器的过程压力连接放空到环境空气压力，它将读取局部大气压。

什么时候测量绝对压力和表压？

这并不总是那么简单，但是通常如果您要测量或控制受大气压力变化影响的压力，例如敞开的油箱中的液位或空气压缩机的输出压力；您应该使用排气表压力计，因为您对压力读数减去大气压分量很感兴趣。

如果要测量不受大气压变化影响的压力，例如对完全密封的非柔性容器进行泄漏测试，则可以使用绝对压力传感器。如果改为使用表压传感器来测量容器压力，并且大气压力发生变化，则尽管容器中的压力保持不变，但传感器的读数也会发生变化。




表压和绝对压力的应用

测量绝对压力和表压的应用是什么？在测量绝对压力时应在哪里使用绝对压力？请您举例说明一下吗？

大多数应用使用压力计参考压力传感设备，这意味着相对于大气压的压力测量。之所以成为测量压力的常见参考，是因为任何类型的腔室或管道在排气时都会与大气压相等。因此，这是测量大多数过程和测试程序压力的自然起点，因为它使用户不必从每次读数中减去大气压力来确定压力变化。

对于绝对压力，应用程序往往更加专业，例如气体分析，海洋深度，高度计，干涉仪，发动机进气性能和湿度测量等。

密封表压与绝对压力范围

密封表压范围和绝对压力范围有什么区别？

两者之间的差为1 bar，相对于理想真空度（大约大气压）以上1 bar的压力测量密封范围，并相对于理想真空度测量绝对范围。

例如：

1000 bar密封压力表= 1001 bar绝对值

将30 psi g转换为绝对压力

如果表压为30psi，对应的绝对压力是多少？

通过将表压加到当前的大气压读数上，可以将表压转换为绝对压力。例如，如果大气压力为14.7psi绝对压力，则30 psi表压将转换为44.7 psi绝对压力。
